Laporan Akhir 2 Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

Gambar 1.1 Data Hasil Percobaan

2. Alat dan Bahan [Kembali]

1. ALAT
   a. Modul D'Lorenzo





   b. Jumper







2. BAHAN



   a. 74LS112






   b. Switch SPDT






   c. VCC








   d. Ground






e. Logic Probe

    Logic Probe dijadikan sebagai hasil keluaran atau output. Dimana akan menampilkan      logika 0 atau logika 1



f. Clock



3. Rangkaian Simulasi [Kembali]

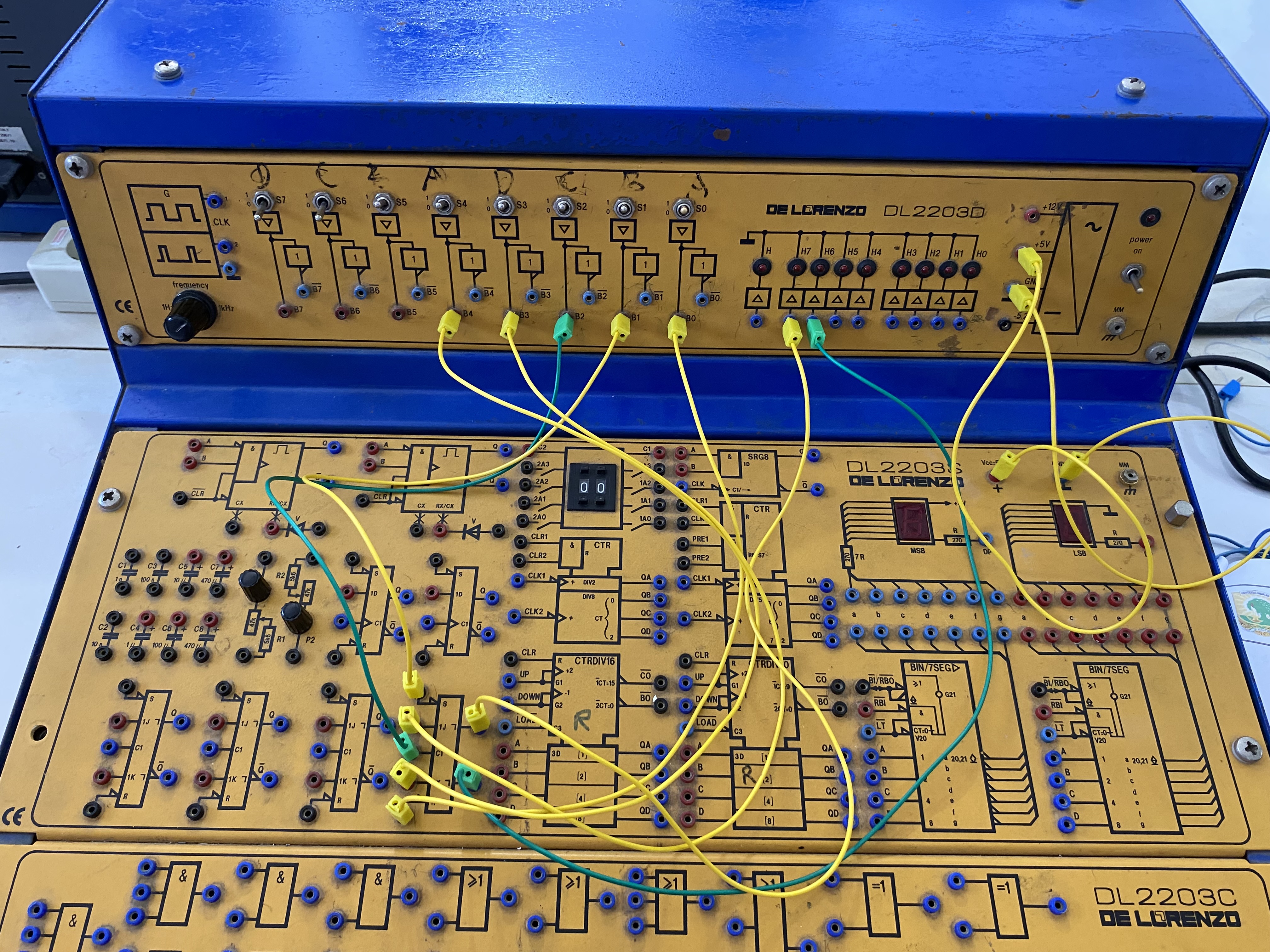

Gambar 3.1 Rangkaian T Flip-Flop Menggunakan Modul D'Lorenzo

4. Prinsip Kerja Rangkaian [Kembali]



    T Flip-Flop sendiri memiliki rangkaian dalam seperti berikut:

Gambar 4.1 T Flip-Flop

Pada T Flip-flop, terdapat rangkaian dalam yang berisi beberapa gerbang NAND yang dimana input T adalah sama pada kedua gerbang NAND bagian kiri, dimana pada T Flip-flop ini yang kita variasikan adalah clocknya saja, karna input T bernilai sama pada kedua gerbang. Input T dan clock masuk pada kaki input masing-masing gerbang NAND bagian kiri, setelah itu menghasilkan output yang akan menjadi input di gerbang NAND sebelah kanan, output gerbang NAND bagian kanan akan menjadi input juga pada kaki gerbang NAND sebelah kiri dan juga input gerbang NAND yang ada diseberangnya. nilai T tidak mempengaruhi berubahnya output, tetapi ketika kita mengubah clock dari logika 1 ke logika 0 (falling) maka akan terjadi perubahan output yang berbeda dari sebelumnya.

5. Video Rangkaian [Kembali]

Video Percobaan 2 Menggunakan Modul D'Lorenzo

6. Analisa [Kembali]

7. Link Download [Kembali]

Download HTML [klik disini]

Download Rangkaian Simulasi [klik disini]

Download Video Simulasi [klik disini]

Download Datasheet Flip-Flop 74LS112 [klik disini]
